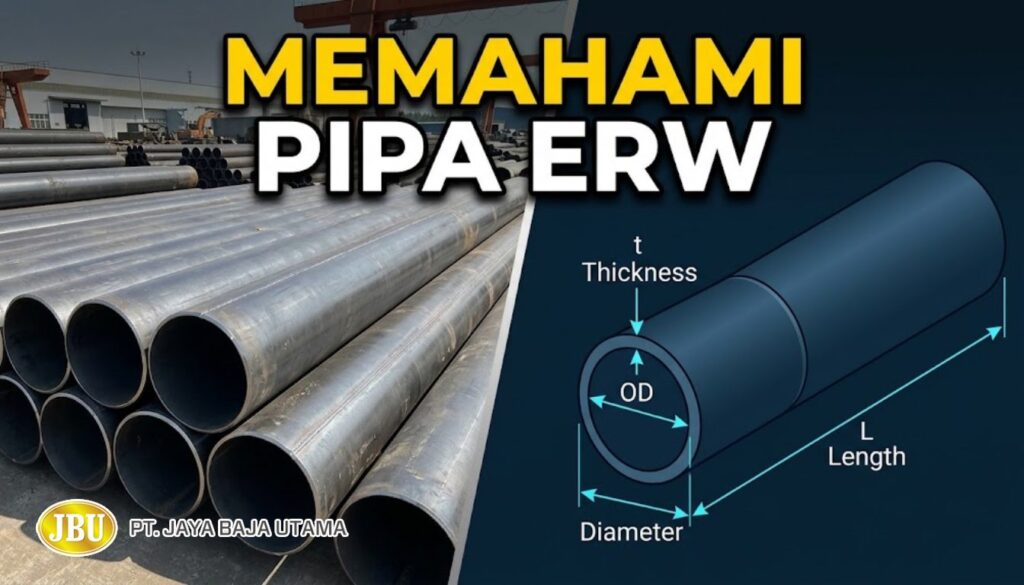

Pipa ERW (Electric Resistance Welded) adalah pipa baja yang diproduksi dengan membentuk strip pelat baja canai panas (Hot Rolled Coil / HRC) menjadi silinder melingkar secara bertahap melalui rangkaian forming rolls, kemudian menyambung kedua tepinya menggunakan panas dari resistansi arus listrik frekuensi tinggi (High-Frequency Induction Welding / HFIW).
Proses pengelasan pipa ERW modern tidak memerlukan kawat las atau fluks tambahan (filler metal). Panas timbul secara lokal pada pertemuan kedua tepi baja hingga mencapai temperatur tempa (forging temperature), lalu ditekan bersamaan menggunakan squeeze rolls untuk membentuk sambungan solid-state berkekuatan tinggi. Tonjolan las (flash weld) pada sisi luar dan dalam pipa kemudian dipotong rata (trimming atau scarfing) secara kontinu, diikuti proses perlakuan panas pasca-las (post-weld heat treatment atau seam annealing) guna mengembalikan struktur mikro baja di area Heat Affected Zone (HAZ).
Karakteristik Teknis dan Standar Manufaktur Pipa ERW
Untuk memastikan keandalan mekanis dan integritas tekanan, pemilihan pipa ERW wajib mengacu pada standar manufaktur internasional yang diakui industri konstruksi dan energi.
1. Standar dan Spesifikasi Umum
- ASTM A53 Grade A & B:
Standar paling umum untuk aplikasi mekanikal, plumbing, pemadam kebakaran (fire sprinkler), uap bertekanan rendah, serta jaringan udara dan air dingin (chilled water). - API 5L (Grade B, X42 hingga X70):
Diterapkan pada jaringan pipa transmisi minyak, gas alam bumi, dan produk petrokimia cair bertekanan terukur (PSL 1 dan PSL 2). - ASTM A252:
Digunakan khusus untuk aplikasi struktural, tiang pancang fondasi (piling), dan konstruksi jembatan. - SNI 0039 / SNI 0068:
Standar Nasional Indonesia untuk pipa air dan konstruksi umum.
2. Parameter Uji Kualitas (Quality Control & NDT)
Setiap batang pipa ERW berkualitas tinggi harus melalui rangkaian uji non-destruktif (Non-Destructive Testing / NDT) sebelum didistribusikan ke lapangan:
- Hydrostatic Test: Pengujian tekanan air internal hingga 100% dari Specified Minimum Yield Strength (SMYS) untuk memastikan sambungan bebas kebocoran.
- Eddy Current Test / Ultrasonic Test (UT): Deteksi kontinu terhadap cacat internal, retak mikro, atau diskontinuitas fusi pada area lasan.
- Flattening Test & Bending Test: Uji destruktif mekanis sampel pipa untuk membuktikan keuletan lasan saat menerima beban deformasi lateral.
Perbandingan Pipa ERW vs Pipa Seamless
Banyak praktisi pengadaan dan engineering dihadapkan pada dilema pemilihan antara pipa ERW dan pipa Seamless. Tabel komparasi berikut memetakan perbedaan kunci untuk memudahkan pengambilan keputusan teknis:
| Parameter Evaluasi | Pipa ERW (Electric Resistance Welded) | Pipa Seamless (Hot Rolled) |
|---|---|---|
| Metode Pembuatan | Pelat baja strip digulung dan dilas induksi frekuensi tinggi | Billet baja solid dilubangi (mandrel mill/piercing) tanpa sambungan |
| Toleransi Dinding | Sangat presisi dan seragam sepanjang pipa | Cenderung bervariasi dengan toleransi ketebalan lebih lebar |
| Konsentrisitas & Ovalitas | Sangat konsisten, memudahkan fabrikasi fit-up sambungan | Bervariasi, membutuhkan kalibrasi lebih saat pengelasan ujung pipa |
| Kapasitas Tekanan | Sangat baik untuk tekanan rendah hingga menengah-tinggi | Standar baku untuk tekanan ekstrem, temperatur kritis, dan fluida berbahaya |
| Efisiensi Anggaran | Lebih ekonomis (penghematan 20%–35% dibanding seamless) | Biaya produksi lebih tinggi akibat konsumsi energi proses piercing |
| Ketersediaan Diameter | Fleksibel dari 1/2 inci hingga 24 inci NPS | Umum tersedia dari 1/2 inci hingga 24 inci (ukuran besar sangat mahal) |
Kriteria Kritis dalam Pengadaan Pipa ERW untuk Proyek
Untuk menghindari kegagalan operasional (piping failure), tim pengadaan barang dan jasa (procurement) wajib memvalidasi empat aspek krusial berikut sebelum menerbitkan Purchase Order (PO):
- Verifikasi Mill Test Certificate (MTC):
Pastikan nomor leburan (heat number) yang tertera pada stencil badan pipa sesuai dengan dokumen MTC dari produsen asal. MTC memuat komposisi kimiawi (C, Mn, P, S, Si) dan sifat mekanis (Yield Strength, Tensile Strength, Elongation). - Toleransi Dimensi Ketebalan (Under-tolerance):
Pastikan ketebalan dinding aktual sesuai schedule (SCH 40, SCH 80, atau tebal nominal mm) dan berada dalam batas toleransi standar (maksimal deviasi -12.5% menurut ASTM A53). - Kualitas Bevel dan Ujung Pipa (End Finish):
Proyek perpipaan berkecepatan tinggi memerlukan ujung pipa rata (plain end) atau beveled end (sudut 30°–35°) yang bersih dari geram (burrs) guna mempercepat proses pengelasan di lapangan (butt-weld fit up). - Perlindungan Korosi Eksternal:
Pastikan pipa telah diberi lapisan pelindung dasar (black varnish, pelapis primer anti-karat, atau galvanis celup panas/HDG) untuk mencegah korosi selama penyimpanan di area terbuka (laydown yard).
Keunggulan PT Jaya Baja Utama
PT Jaya Baja Utama, melalui portal resminya duniapipa.co.id, memposisikan diri sebagai mitra strategis pengadaan material perpipaan bagi kontraktor EPC (Engineering, Procurement, Construction), manufaktur, pengembang infrastruktur, dan pemilik bisnis di seluruh Indonesia.
1. Inventaris Lengkap dan Jaminan Spesifikasi Teruji
PT Jaya Baja Utama mengelola inventaris pipa ERW yang komprehensif, mencakup diameter nominal 1/2 inci hingga diameter besar, dengan ragam schedule dan grade baja (ASTM A53, API 5L, BS 1387, SNI). Seluruh unit material dipasok langsung dari pabrikan terakreditasi (top-tier mills) dan dilengkapi MTC resmi yang dapat dilacak (traceable).
2. Efisiensi Biaya dan Penawaran Transparan
Melalui relasi langsung dengan produsen baja hulu, duniapipa.co.id menyediakan struktur harga kompetitif tanpa rantai perantara berlebih. Transparansi spesifikasi teknis dan kuotasi harga yang akurat membantu estimasi anggaran proyek kontraktor tetap presisi (budget certainty).
3. Layanan Fabrikasi Tambahan (Value-Added Services)
Selain memasok pipa batangan standar panjang 6 meter atau 12 meter, PT Jaya Baja Utama memfasilitasi kebutuhan kustomisasi proyek:
- Pemotongan presisi sesuai gambar kerja (cut-to-length).
- Pembuatan ujung pipa berulir (threading), beveling, atau alur groove untuk sistem sambungan mekanikal Victaulic.
- Layanan hot-dip galvanizing berstandar ASTM A123 untuk proteksi korosi atmosferik tinggi.
4. Distribusi Logistik Nasional yang Andal
PT Jaya Baja Utama didukung armada pengiriman dan jaringan kemitraan ekspedisi kargo darat maupun laut yang siap melayani pengiriman door-to-site ke berbagai wilayah industri di Indonesia (Jabodetabek, Cilegon, Surabaya, Balikpapan, Batam, hingga area pelosok proyek pertambangan).
Pertanyaan yang Sering Diajukan (FAQ)
Apakah pipa ERW dapat digunakan untuk jaringan gas dan minyak?
Ya, pipa ERW yang diproduksi sesuai spesifikasi API 5L (PSL 1 atau PSL 2) dengan pengelasan HFW (High Frequency Welding) dan uji NDT menyeluruh umum digunakan untuk jaringan pipa distribusi gas dan minyak bumi bertekanan kerja terukur.
Bagaimana cara membedakan pipa ERW asli bersertifikat dan pipa non-standar?
Pipa ERW asli memiliki penandaan (marking/stenciling) yang jelas di sepanjang badan pipa, mencakup nama produsen, standar spesifikasi, grade, diameter nominal, ketebalan schedule, serta heat number yang identik dengan dokumen Mill Test Certificate (MTC) terlampir.
Apakah sambungan las pada pipa ERW berisiko pecah saat menerima tekanan?
Pada pipa ERW berkualitas modern dengan teknologi induction welding dan seam annealing, kekuatan sambungan las setara atau bahkan melampaui kekuatan logam induk (parent metal). Uji flattening membuktikan bahwa deformasi parah tidak akan meretakkan garis lasan selama prosedur manufaktur memenuhi standar ASTM/API.
