Kegagalan sistem perpipaan pada jalur fluida bertekanan tinggi menimbulkan risiko finansial dan keselamatan kerja yang masif. Pipa seamless Schedule 40 (SCH 40) hadir sebagai solusi standar rekayasa untuk mengatasi tantangan tersebut, mengeliminasi titik lemah struktural yang lazim ditemukan pada pipa las (welded pipe).
Material ini dibuat melalui proses ekstrusi billet baja bulat padat pada suhu tempa tinggi. Hasilnya adalah struktur metalurgi homogen di sepanjang dinding pipa, memberikan ketahanan mekanis optimal terhadap tekanan internal, beban torsi, serta siklus termal agresif.
Memahami karakteristik teknis, dimensi, dan standar inspeksi pipa seamless SCH 40 sangat krusial bagi procurement engineer, kontraktor EPC, dan manajer operasional pabrik agar spesifikasi proyek terpenuhi secara presisi dan efisien.
Analisis Komprehensif Pipa Seamless SCH 40
Untuk mendapatkan pemahaman menyeluruh, analisis parameter teknis dan operasional dijabarkan melalui pendekatan berikut:
1. Apa itu Pipa Seamless SCH 40?
Pipa seamless SCH 40 adalah pipa baja karbon tanpa sambungan las dengan ketebalan dinding yang diklasifikasikan sebagai Schedule 40 berdasarkan standar ASME/ANSI B36.10M. Nilai Schedule merepresentasikan rasio perkiraan antara tekanan kerja desain (design pressure) terhadap tegangan izin material (allowable stress). Tanpa adanya weld seam (kampuh las), pipa ini tidak memiliki zona terpengaruh panas (Heat-Affected Zone / HAZ) yang rentan terhadap korosi retak tegang (stress corrosion cracking).
2. Mengapa Memilih Schedule 40 Dibandingkan Schedule Lain?
Schedule 40 memberikan rasio kekuatan-terhadap-bobot (strength-to-weight ratio) paling efisien untuk sistem perpipaan bertekanan menengah hingga tinggi (hingga 150–300 psi pada suhu operasi normal, tergantung diameter). Dibandingkan SCH 80 yang memiliki dinding lebih tebal dan bobot lebih berat, SCH 40 menawarkan kapasitas aliran volumetrik (inside diameter) yang lebih optimal dengan biaya material yang jauh lebih terkendali.
3. Who (Siapa yang Memerlukan Spesifikasi Pipa Ini?)
Spesifikasi ini digunakan secara ketat oleh:
- Project & Piping Engineer:
Perancang sistem mekanikal industri, HVAC komersial skala besar, dan jaringan pipa fluida. - Procurement & Purchasing Manager:
Pengambil keputusan pengadaan material proyek EPC (Engineering, Procurement, Construction). - Plant Maintenance Supervisor:
Penanggung jawab peremajaan jaringan pipa boiler, kompresor, dan jalur transfer kimia di fasilitas produksi.
4. Di Mana Pipa Seamless SCH 40 Diaplikasikan?
Struktur pipa seamless SCH 40 dirancang untuk lingkungan kerja kritis, antara lain:
- Industri Migas & Petrokimia:
Jalur transportasi hidrokarbon hulu-hilir dan unit pemurnian (refinery). - Pembangkit Listrik (Power Plant):
Saluran steam sekunder, jalur kondensat, dan pendingin generator. - Pabrik Manufaktur & Pengolahan:
Saluran fluida hidrolik, uap bertekanan, dan udara terkompresi kapasitas tinggi. - Proteksi Kebakaran (Fire Fighting):
Jaringan riser dan hydrant main line bertekanan tinggi di gedung bertingkat.
5. Kapan Harus Menggunakan Seamless dan Bukan Welded?
Pipa seamless wajib digunakan ketika parameter desain operasional melampaui toleransi sambungan las konvensional:
- Fluida kerja bersifat berbahaya, mudah terbakar, beracun, atau beroperasi pada temperatur di atas 200°C.
- Nilai faktor efisiensi sambungan las (joint efficiency factor, $E$) pada kalkulasi kalkulasi tebal ASME B31.3 menuntut nilai 1.0 tanpa pengujian radiografi 100% pada sambungan pipa.
- Terjadi fluktuasi tekanan (water hammer) berulang yang berpotensi merusak sambungan las memanjang longitudinal.
6. Bagaimana Memastikan Keaslian dan Kualitas Pipa di Lapangan?
Verifikasi kualitas pipa seamless SCH 40 dilakukan melalui tahapan berikut:
- Pemeriksaan Visual & Dimensi:
Ukur diameter luar (OD), ketebalan dinding (WT), dan ovalitas menggunakan mikrometer/caliper. Toleransi ketebalan dinding ASTM A106 tidak boleh kurang dari 12.5% di bawah tebal nominal. - Verifikasi Stensil Pabrik:
Pastikan cetakan kode pada badan pipa memuat nama pabrikan, standar material (misal: ASTM A106 Gr. B), ukuran NPS, schedule, heat number, dan metode pembuatan (seamless). - Korelasi Mill Test Certificate (MTC):
Cocokkan Heat Number pada fisik pipa dengan dokumen sertifikat uji material EN 10204 3.1 untuk memverifikasi komposisi kimia (karbon, mangan, fosfor, sulfur) serta kekuatan tarik (tensile & yield strength).
Informasi Produk & Spesifikasi Teknis
Pipa seamless SCH 40 diproduksi mengacu pada beberapa standar internasional utama yang menentukan komposisi metalurgi dan pengujian mekanisnya:
- ASTM A106 Grade B: Standar utama untuk layanan temperatur tinggi. Memiliki kandungan karbon maksimal 0.30% dengan kekuatan luluh (yield strength) minimum 240 MPa (35.000 psi) dan kekuatan tarik (tensile strength) minimum 415 MPa (60.000 psi).
- ASTM A53 Grade B: Standar serbaguna untuk instalasi mekanikal umum, perpipaan struktural, dan jalur uap/air/gas.
- API 5L Grade B / X42: Spesifikasi ketat dari American Petroleum Institute untuk transmisi gas alam dan minyak mentah jarak jauh.
- ASME B36.10M: Standar yang menetapkan dimensi fisik nominal pipa baja tempa.
Setiap unit pipa melewati pengujian tak-rusak (Non-Destructive Testing / NDT) seperti pengujian hidrostatik (hydrostatic test) dan inspeksi ultrasonik atau eddy current langsung di lini produksi pabrik.
Tabel Ukuran Pipa Seamless SCH 40 (ASME B36.10M)
Berikut data dimensi metrik standar pipa seamless SCH 40 dari ukuran 1/2 inci hingga 12 inci yang paling sering digunakan dalam industri:
| Ukuran Nominal (NPS) | Diameter Luar / OD (mm) | Tebal Dinding / WT (mm) | Berat Estimasi (kg/meter) | Tekanan Uji Hidrostatik ASTM A106 B (psi) |
|---|---|---|---|---|
| 1/2″ | 21.3 | 2.77 | 1.27 | 2.300 |
| 3/4″ | 26.7 | 2.87 | 1.69 | 2.300 |
| 1″ | 33.4 | 3.38 | 2.50 | 2.500 |
| 1-1/4″ | 42.2 | 3.56 | 3.39 | 2.500 |
| 1-1/2″ | 48.3 | 3.68 | 4.05 | 2.500 |
| 2″ | 60.3 | 3.91 | 5.44 | 2.500 |
| 2-1/2″ | 73.0 | 5.16 | 8.63 | 2.500 |
| 3″ | 88.9 | 5.49 | 11.29 | 2.500 |

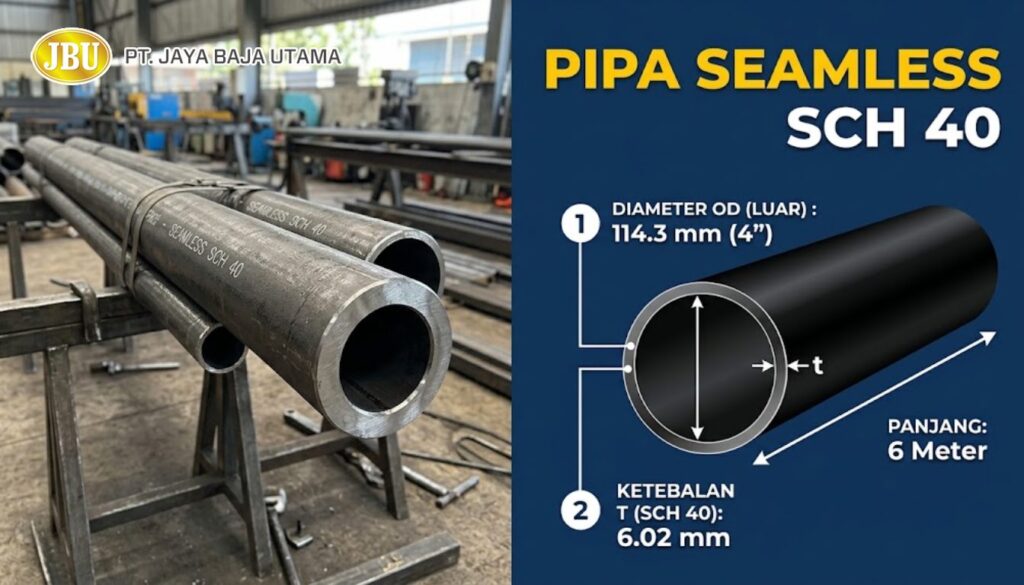

| 4″ | 114.3 | 6.02 | 16.07 | 2.210 |
| 5″ | 141.3 | 6.55 | 21.77 | 1.950 |
| 6″ | 168.3 | 7.11 | 28.26 | 1.780 |
| 8″ | 219.1 | 8.18 | 42.55 | 1.570 |
| 10″ | 273.0 | 9.27 | 60.31 | 1.430 |
| 12″ | 323.8 | 10.31 | 79.73 | 1.340 |
Catatan: Panjang standar pipa adalah 6 meter (Single Random Length) per batang dengan ujung plain end (PE) atau beveled end (BE) untuk pengelasan butt-weld.
Mengapa Memilih PT Jaya Baja Utama?
Pengadaan pipa seamless memerlukan jaminan mutu riil untuk menghindari kerugian downtime proyek dan potensi bahaya operasional. PT Jaya Baja Utama hadir sebagai distributor material baja terpercaya dengan nilai tambah operasional berikut:
- Ketersediaan varian Lengkap & Berkelanjutan:
Kami menjaga inventori pipa seamless SCH 40 dalam berbagai ukuran nominal (1/2″ hingga 24″) secara teratur, meminimalkan lead time proyek konstruksi Anda. - Transparansi Legalitas & Mill Test Certificate Asli:
Setiap batang pipa yang disuplai disertai MTC manufaktur asli yang dapat ditelusuri (fully traceable), memastikan komposisi kimia dan kekuatan mekanis sesuai standar ASTM/API. - Kepatuhan Terhadap Standar Industri:
Material lolos inspeksi dimensi, ketebalan dinding, dan kelurusan sebelum didistribusikan ke lokasi proyek. - Dukungan Logistik & Distribusi Cepat:
Jaringan armada distribusi terkoordinasi melayani pengiriman langsung ke job site pabrik, gudang, maupun lokasi tambang di seluruh Indonesia. - Konsultasi Teknis Pengadaan B2B:
Tim sales engineer kami siap membantu perhitungan kebutuhan tonase, spesifikasi alternatif yang kompatibel, serta penjadwalan pasokan bertahap sesuai master schedule proyek.
FAQ (Pertanyaan yang Sering Diajukan)
1. Apa perbedaan mendasar antara pipa SCH 40 dan SCH 80?
Perbedaan utama terletak pada ketebalan dinding (wall thickness). Untuk ukuran nominal yang sama, pipa SCH 80 memiliki dinding yang lebih tebal dan diameter dalam (ID) yang lebih sempit dibandingkan SCH 40. Pipa SCH 80 digunakan untuk tekanan kerja yang lebih ekstrem, sedangkan SCH 40 adalah standar operasional untuk tekanan menengah.
2. Apakah pipa seamless SCH 40 dapat digunakan untuk aplikasi bending (pembengkokan)?
Bisa. Sesuai spesifikasi ASTM A106 Grade B, pipa seamless dirancang untuk pekerjaan cold bending, flanging, dan pengelasan fusi. Namun, radius tekuk harus mengikuti rekomendasi ASME B31.3 guna mencegah penipisan dinding pipa di luar batas toleransi.
3. Mengapa bobot per meter pada tabel pipa seamless sering memiliki deviasi kecil?
Standar ASTM mengizinkan toleransi berat nominal sebesar +10% hingga -3.5%. Variasi ini disebabkan oleh karakteristik proses manufaktur hot piercing dan rolling. Namun, ketebalan dinding minimum tetap tidak boleh turun lebih dari 12.5% dari nominal.
4. Bagaimana cara membedakan pipa seamless asli dengan pipa welded yang dihaluskan (ERW seam-annealed)?
Pipa seamless asli memiliki tekstur permukaan dalam yang seragam tanpa jejak garis mikro longitudinal. Pengujian metalografi mikroskopis atau pengetesan etsa asam (acid etch test) pada penampang pipa akan memperlihatkan kontinuitas butir baja tanpa garis sambungan peleburan listrik.
Optimalkan Efisiensi Proyek Anda Bersama PT Jaya Baja Utama
Keberhasilan proyek perpipaan Anda bertumpu pada integritas material baja yang teruji. Jangan biarkan jadwal kerja terhambat oleh pasokan material yang tidak konsisten atau dokumen sertifikasi yang diragukan.
Hubungi tim technical sales PT Jaya Baja Utama hari ini untuk mendiskusikan spesifikasi teknis, meminta penawaran harga kompetitif, atau memverifikasi ketersediaan stok pipa seamless SCH 40 siap kirim ke lokasi proyek Anda.
