Halo sobat duniapipa, kali ini kami menyediakan informasi komprehensif mengenai tabel dimensi pipa schedule 40 untuk membantu para kontraktor dan teknisi dalam menentukan material yang tepat.Dalam industri konstruksi dan migas, pipa baja Schedule 40 (Sch 40) merupakan salah satu jenis pipa yang paling sering digunakan. Penentuan ketebalan dinding pipa berdasarkan “Schedule” mengacu pada standar internasional ANSI/ASME B36.10. Memahami dimensi dan spesifikasi teknis pipa ini sangat penting untuk memastikan keamanan sistem perpipaan dan efisiensi biaya proyek.

Apa itu Pipa Baja Schedule 40?

Istilah “Schedule” pada pipa baja merujuk pada ketebalan dinding (wall thickness). Schedule 40 adalah standar ketebalan menengah yang dirancang untuk menangani tekanan moderat. Semakin besar angka schedule, semakin tebal dinding pipa untuk ukuran diameter luar (OD) yang sama.

Pipa Sch 40 umumnya dibuat menggunakan material baja karbon sesuai standar ASTM A53 atau ASTM A106 Grade B. Pipa ini sering diaplikasikan pada instalasi air, gas, serta rangka konstruksi karena keseimbangan antara kekuatan dan bobotnya.

Tabel Dimensi Pipa Baja Schedule 40 (ANSI/ASME B36.10)

NPS (Inch) OD (mm) Wall (mm) Weight (kg/m)
1/2″ 21.3 2.77 1.27
3/4″ 26.7 2.87 1.69
1″ 33.4 3.38 2.50
1 1/4″ 42.2 3.56 3.39
1 1/2″ 48.3 3.68 4.05
2″ 60.3 3.91 5.44
2 1/2″ 73.0 5.16 8.63
3″ 88.9 5.49 11.29
4″ 114.3 6.02 16.07
5″ 141.3 6.55 21.77
6″ 168.3 7.11 28.26
8″ 219.1 8.18 42.55
10″ 273.1 9.27 60.31
12″ 323.8 10.31 79.73

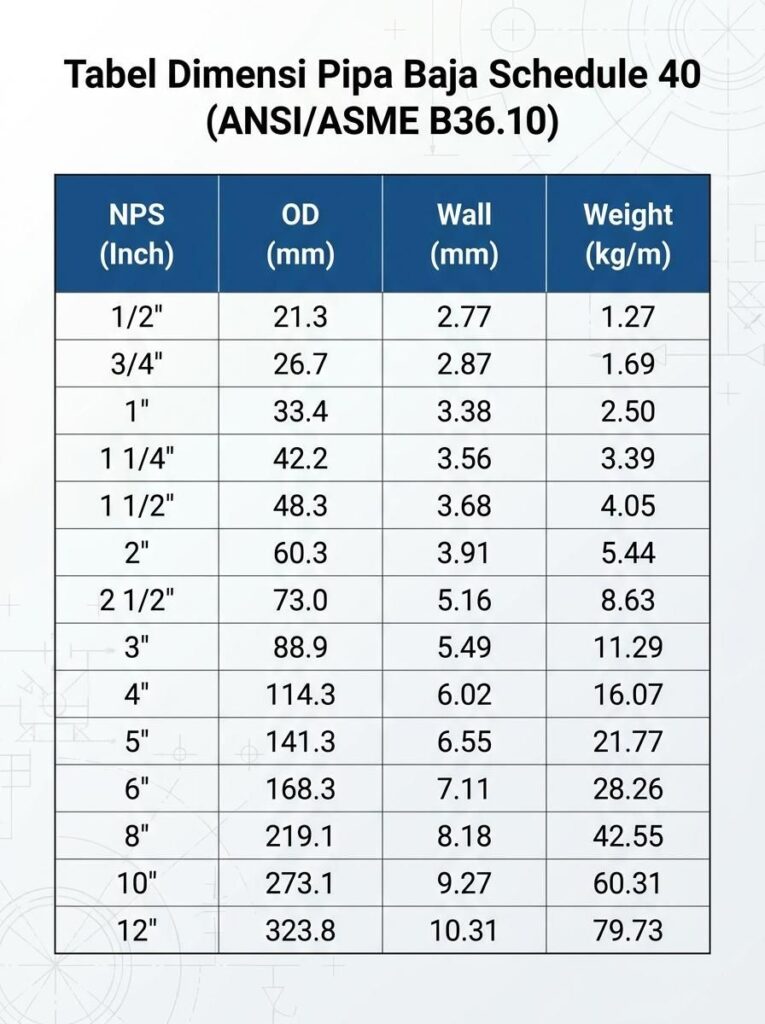

Tabel Dimensi Pipa Baja Schedule 40 ANSI ASME B36.10

Keunggulan

  • Daya Tahan Tinggi
    Mampu menahan tekanan internal yang cukup tinggi untuk aplikasi industri standar.
  • Ketersediaan Luas
    Menjadi standar industri global, sehingga komponen penyambung (fittings) sangat mudah ditemukan di pasar.
  • Efisiensi Biaya
    Memberikan rasio kekuatan terhadap harga yang paling optimal.
  • Standarisasi Internasional
    Mengikuti regulasi ANSI/ASME B36.10.

Aplikasi Pipa Schedule 40

Karena spesifikasinya yang serbaguna, pipa Sch 40 digunakan secara luas dalam berbagai bidang:

  • Sistem Pemadam Kebakaran (Hydrant)
  • Pipa Air dan Gas
  • Struktur Bangunan
  • Industri Perminyakan

Mengapa Memilih PT. Jaya Baja Utama?

Sebagai penyedia solusi perpipaan terpercaya melalui duniapipa.co.id, PT. Jaya Baja Utama menjamin produk pipa baja Schedule 40 dengan kualitas bersertifikat. Kami menawarkan produk yang memenuhi standar internasional dengan harga yang kompetitif untuk mendukung kesuksesan proyek infrastruktur Anda di seluruh Indonesia. Hubungi Kami!
